滾筒篩分機
產品概述
滾筒篩分機又叫滾筒篩分機，是選礦上常用的一種分選設備，也是分選河沙時的一種篩分設備。滾筒篩分機采用滾筒篩分原理，物料通過不停的翻滾來實現不同等級粒度的篩選，終從各自的出料口排出，因此滾筒篩分機堵網機率低，工作效率高，是人工篩分效率的10 倍以上。

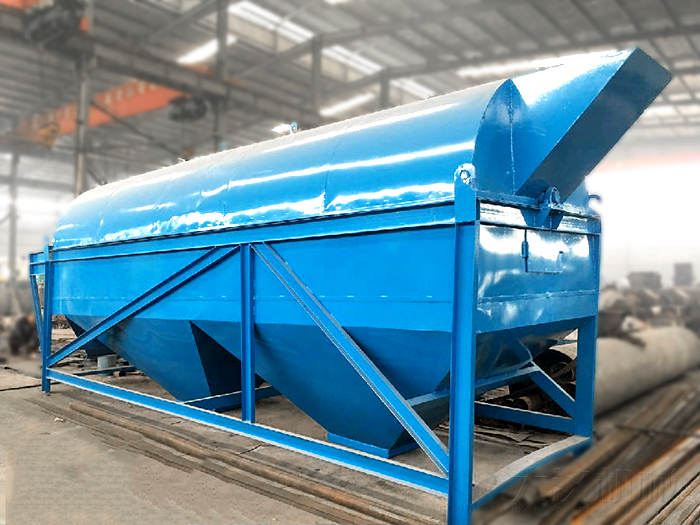

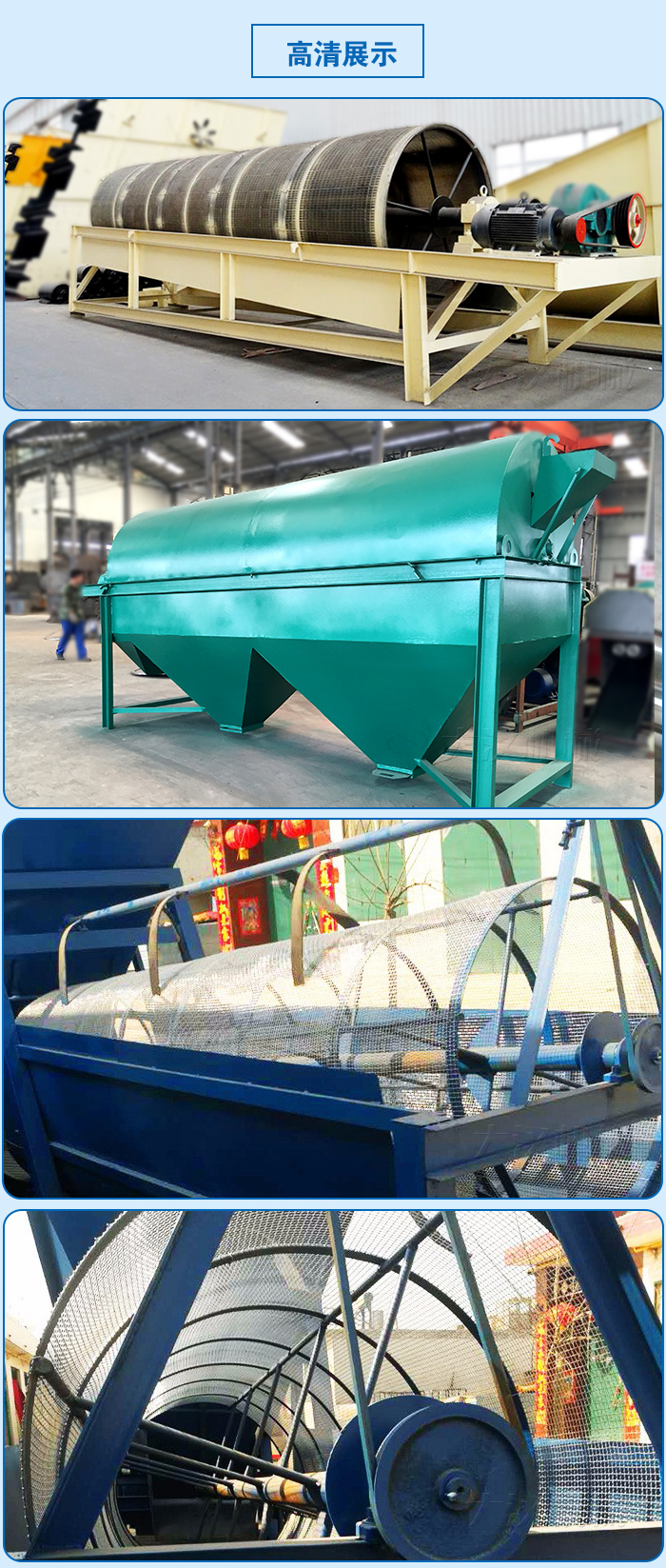

高清實拍

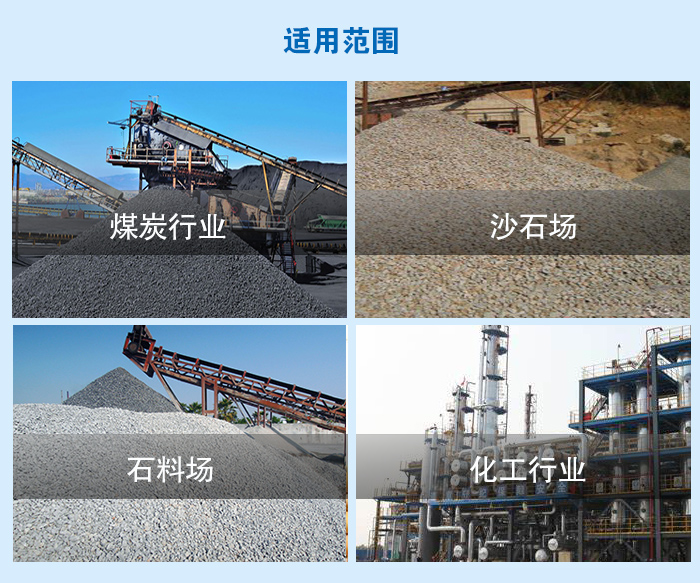

適用范圍
1、石料場中用于大小石子分級以及分離出泥土和石粉。
2、沙石場中用于沙石分離。
3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。
4、化工行業、選礦行業用于大小塊狀物分級及分離粉狀物質。
特點及優勢
1、滾動篩分，摩擦系數小、使用壽命長、維護成本低、且篩孔不易堵塞；

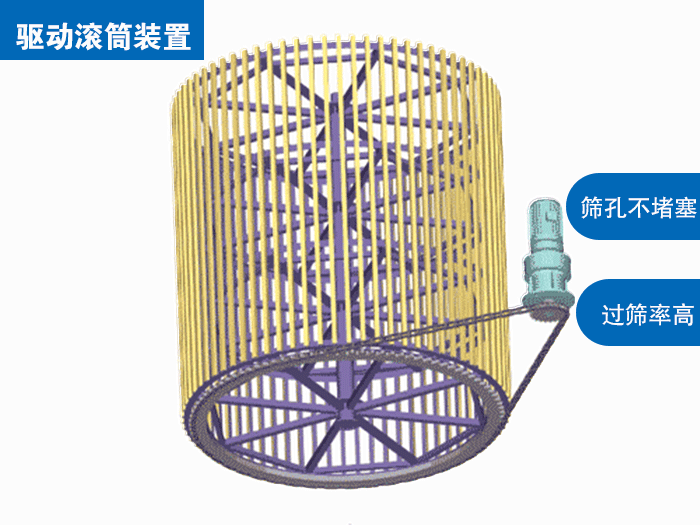

2、設備內部設置有梳型清篩機構，在篩分過程中，不會出現堵網現象，有效提高了設備的篩分效率；

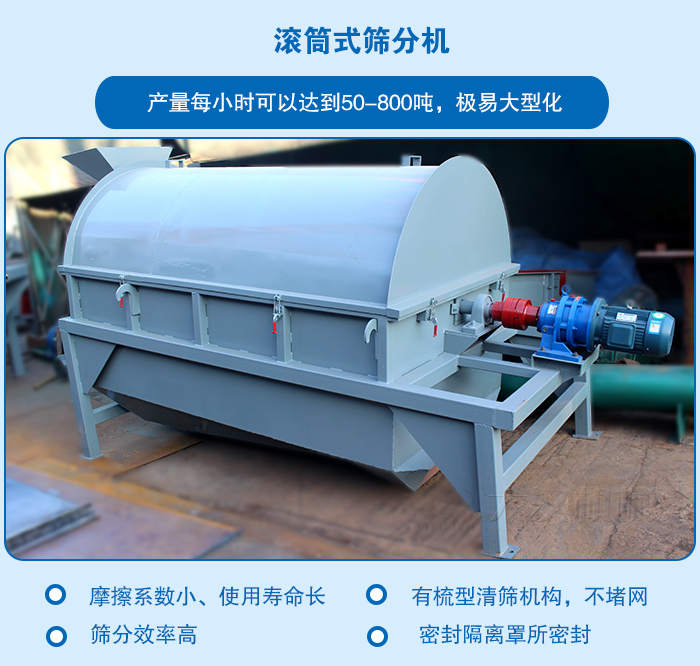

3、產量每小時可以達到50-800噸，易大型化；
4、整個篩分簡用密封隔離罩所密封，清除了篩分循環過程中的粉塵飛揚，塊狀飛濺等現象，避免了對工作環境的污染。

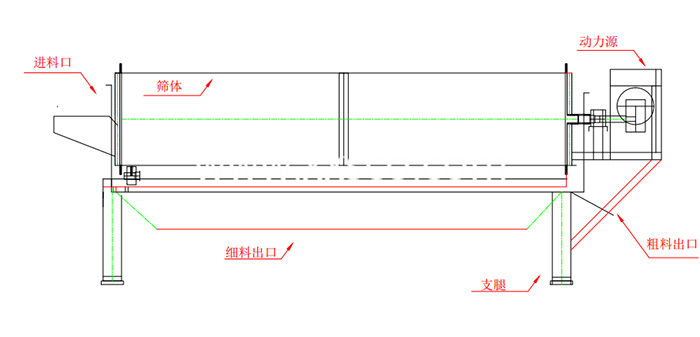

外形尺寸及結構
技術參數
| 型號 | 出力(t/h) | 功率(kw) | 篩筒直徑(mm) | 篩筒長度(mm) | 入料粒度(mm) | 篩下粒度(mm) | 外型尺寸(長×寬×高mm) |
| GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0～100 | 2600×1400×1700 |
| GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | ||
| GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | ||
| GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | ||
| GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | |
| GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | ||
| GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | ||
| GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 |
工作原理
滾筒篩分機主要是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成，破碎的石料進入滾筒后，一方面隨著滾筒轉動而被篩選，靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。
滾筒篩分機安裝調試
一）、調試前的準備工作：
1、滾筒篩各部件安裝完，檢查合格后，可進行試運轉。試運轉前，應詳細檢查各部件按圖紙所示安裝正確，各緊固件牢靠，篩體周圍是否有妨礙滾筒篩運行的障礙物；
2、將長方形檢修門處于打開位置，并通過手動盤車旋轉篩分筒，觀察梳型清篩機構有無犯卡、磨擦現象，若有則可通過調整螺栓進行調整；
3、檢查各軸承座、變速箱應潤滑良好，變速箱油位應適當；
4、電源接頭應牢固可靠，絕緣良好，接地正確。
二）、空載試車
1、點動電機控制按鈕，檢查電機轉向應與籠式滾筒篩所示轉向一致；
2、啟動設備運轉1－2小時，觀察滾筒篩運行情況，若發現異常聲響或其它現象，應及時停機檢查，找出原因，排除故障。
試運轉1－2小時應檢查下列項目：
a、 大軸軸承溫度，要求高溫度不超過75℃，溫升不超過45℃。
b、 各處緊固螺栓的緊固情況，發現松動應及時擰緊。
